01 — Plan & 3D
平面図・3D
11席の配置、厨房の並び、回路、エアコンの吊り方
Plan
平面図（電気・空調・厨房・防災）
画像をタップ（クリック）すると原寸で開きます。丸数字は図の番号、C1〜C20は分電盤の回路です。

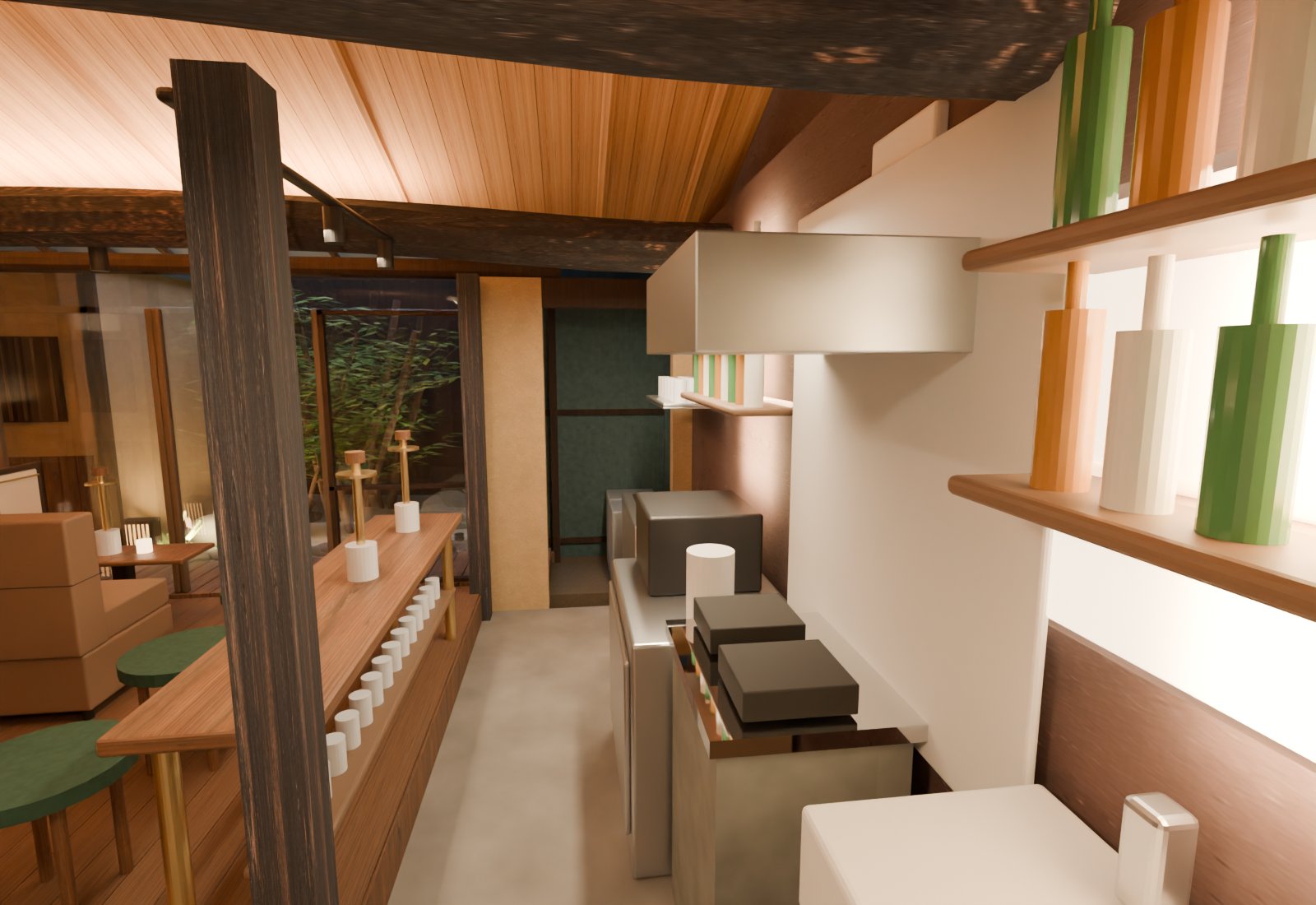

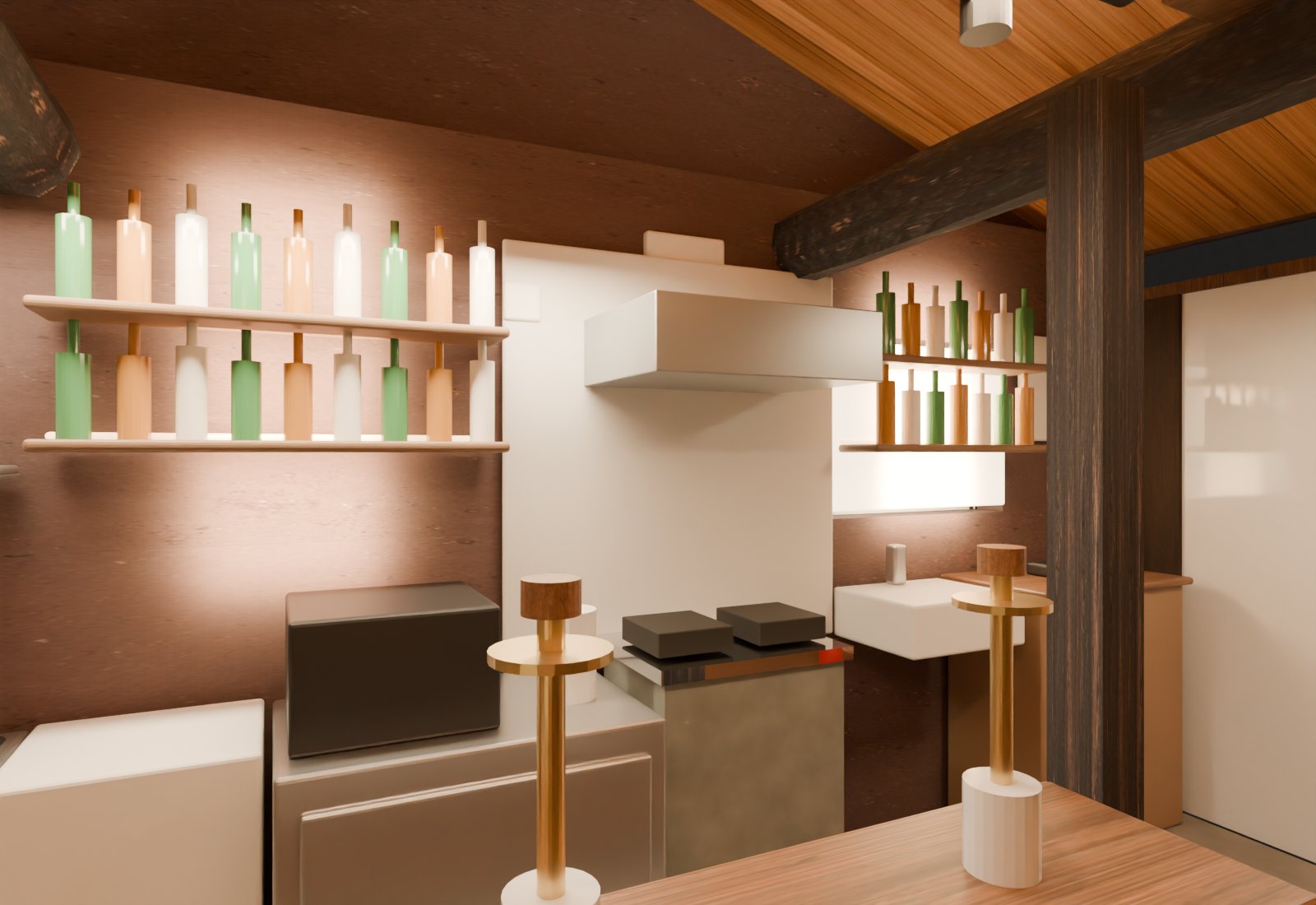

東壁（南→北）：レジ（入口の土間）→ 手洗い → 炭場 → 冷蔵 → 製氷機 → 2槽シンク（一番奥）。炭場は今の位置より30cm南。酒棚は炭場から30cm以上離し、レジ・手洗いの上と、冷蔵・製氷機の上の2か所。分電盤はレジの上なので、前は点検できるよう空けます。
分電盤の回路（20回路）
| 回路 | 用途 | 電圧 | ブレーカー | 種別 | メモ |
|---|---|---|---|---|---|
| C1 | エアコン（天井吊形3馬力・部屋の中央） | 200V | 30A | 専用 | 室外機は入口東側の外 |
| C2 | 炭起こし1（1,000W） | 100V | 20A | 専用 | 炭場 |
| C3 | 炭起こし2（1,000W） | 100V | 20A | 専用 | 開店前に2台同時に使う |
| C4 | 製氷機 IM-35M-2 | 100V | 20A | 専用 | 接地極付き |
| C5 | 冷蔵コールドテーブル | 100V | 20A | 専用 | 接地極付き |
| C6 | 電子レンジ | 100V | 20A | 専用 | 冷蔵の上・接地極付き |
| C7 | 電気ケトル | 100V | 20A | 専用 | 冷蔵の上 |
| C8 | 炭場の排気ファン | 100V | 20A | 専用 | 有圧換気扇25cm |
| C9 | 窓用換気扇×2 | 100V | 20A | 一般 | 南の窓 |
| C10 | 照明1（ダクトレール3本・スポット12灯） | 100V | 20A | 一般 | 調光 |
| C11 | 照明2（ペンダント2・酒棚テープライト） | 100V | 20A | 一般 | |
| C12 | 客席コンセント1（A・B席、カウンター下3） | 100V | 20A | 一般 | 全席でスマホ充電しても余裕 |
| C13 | 客席コンセント2（C席） | 100V | 20A | 一般 | |
| C14 | レジ（POS・Wi-Fi・音響） | 100V | 20A | 一般 | 入口の土間 |
| C15 | 外部（防水） | 100V | 20A | 一般 | 懸垂幕の足元スポット・中庭の照明 |
| C16 | 既存の家庭用エアコン（残す） | 100V | 20A | 専用 | 南の窓の上。200Vなら回路を変える |
| C17〜C20 | 予備4回路 | — | — | 予備 | 冷凍庫・小型温水器など |

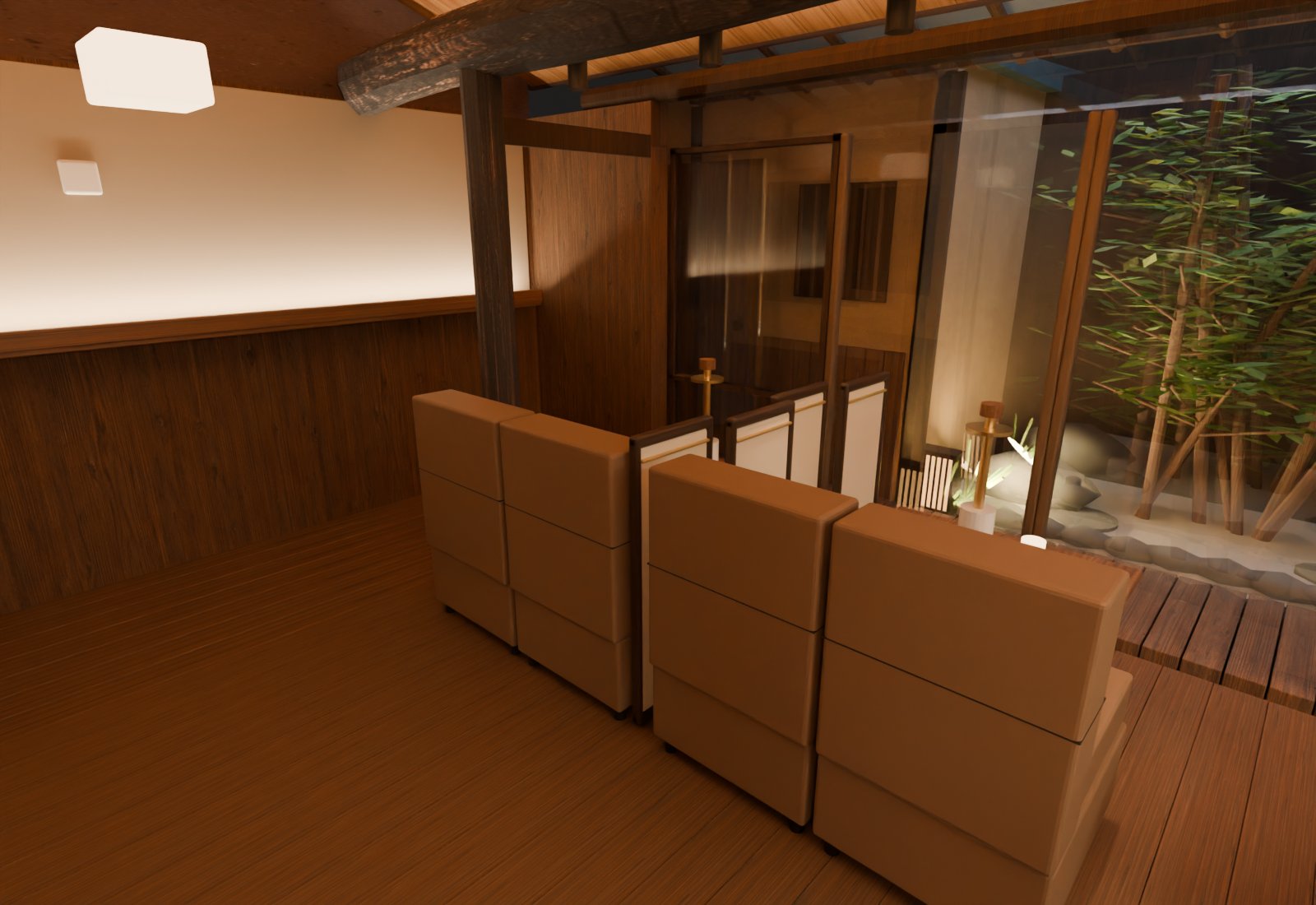

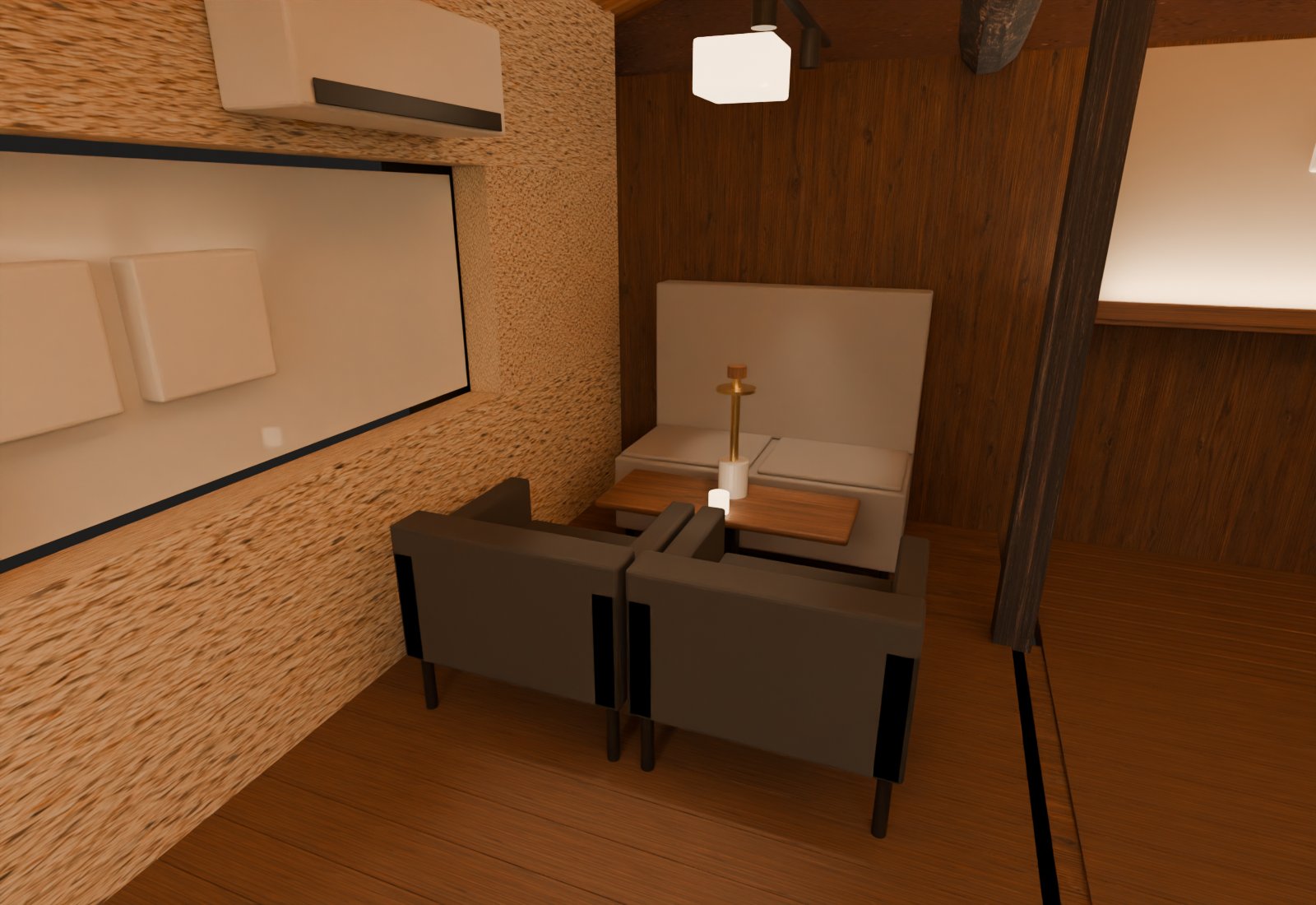

3D

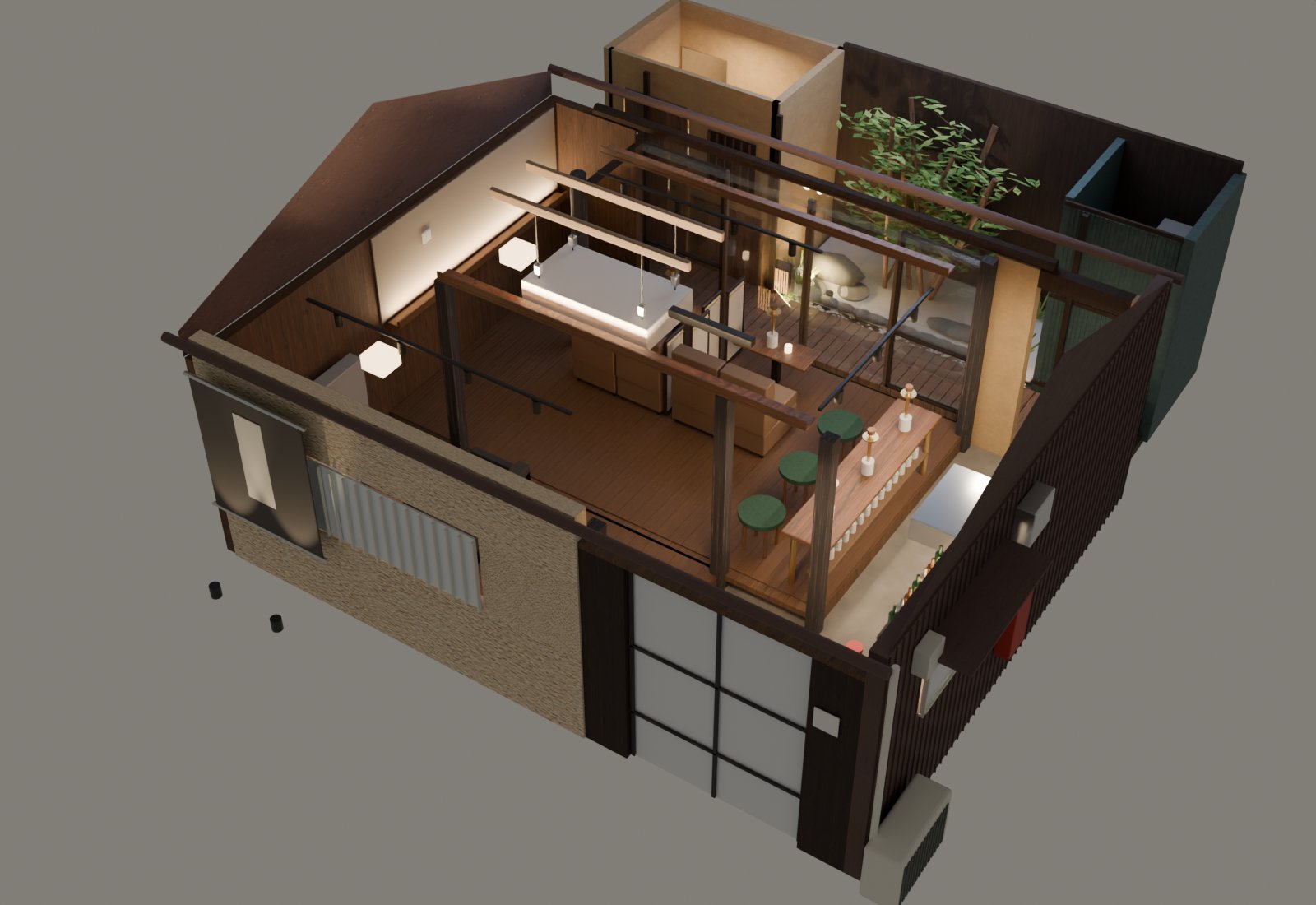

3D（ドラッグで回せます）
Hanging
エアコンの吊り方（平屋の天井）

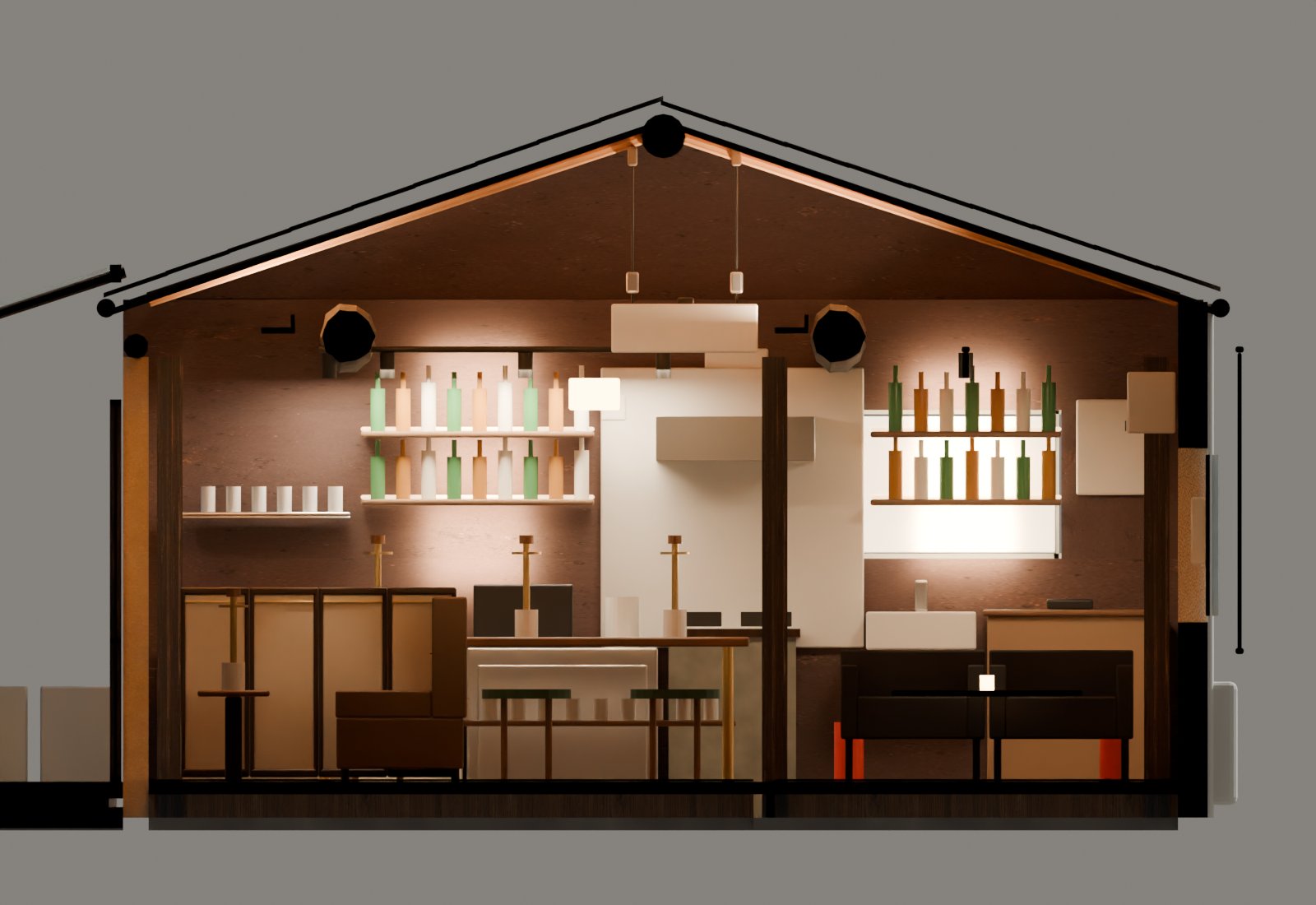

天井を張らない勾配天井なので、部屋の中央は床から約3.1mあります。棟のすぐ下に受け材（45×90）を2本、垂木にまたがるように留め、そこから全ネジW3/8を4本下ろして吊ります。エアコンの下端は床から約2.0m。冷媒配管とドレンは梁沿いに黒の化粧カバーで南の壁へ出し、室外機は入口東側の外に置きます。
参考：古い木の屋根組みを見せたまま、全ネジで機器を吊っている梅田の鉄板焼き店（坂上健康倶楽部）と同じ考え方です。垂木が細い・傷んでいる場合は、棟木か母屋から取ります（川野電気空調様の判断）。
吊り部材（川野電気空調様の見積「エアコン取付」に含める想定）
| 部材 | 仕様 | 数量 | 目安 | メモ |
|---|---|---|---|---|
| 受け材 | 杉またはヒノキ 45×90×1820（棟の下で垂木2〜3本にまたがる） | 2本 | 約1,000円／本 | 垂木にコーススレッド90mmで留める。垂木が細い・傷んでいる場合は棟木か母屋から取る |
| 吊りボルト | 全ネジボルト W3/8（M10相当）×1,000mm・ユニクロ（約65cmに切る） | 4本 | 約300円／本 | 受け材を貫通させ、上を座金＋ダブルナットで留める |
| ナット | 六角ナット W3/8 | 16個 | 約10円／個 | 上下ダブルナット×4点 |
| 座金 | 平座金（大）W3/8 | 16枚 | 約15円／枚 | 木に食い込まないよう大きめ |
| 防振吊り金具 | 防振吊り金具 W3/8（ゴム入り・許容荷重60kg程度） | 4個 | 約1,000円／個 | エアコンの振動を木の屋根に伝えない |
| 振れ止め | 全ネジ＋振れ止め金具（斜めに1〜2本） | 一式 | 約1,500円 | 地震での揺れ止め。長さ65cmあるので入れる |
| 本体付属の吊り金具 | エアコン本体に付いてくるハンガー | 4個 | 本体に付属 | 型式 RCEA08041JMUB の据付説明書で吊り位置と重さを確認 |
| 配管カバー | 冷媒配管・ドレン用の化粧カバー（黒） | 約3m | 約3,000円 | 梁沿いに通して目立たせない。ドレンは勾配を取って外へ |
